手持式红外热象仪辐射整改 RE debug

EUT描述：

一手持式红外热象仪需要出口欧洲，客户要求做TUV-SUD的EMC认证，其中需要满足GB／T 18268．1—2010／IEC61326—1：2005的相关要求。其中需要满足辐射发射的相关限值。静电抗扰度

Fail描述：

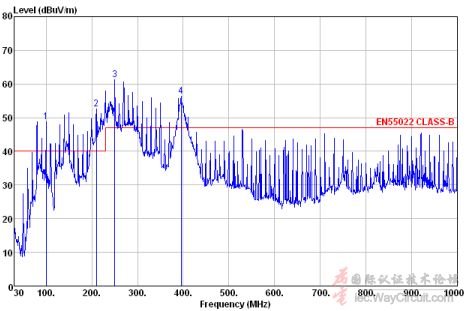

此热象仪可以在网络传输模式、红外工作模式测试100MHz BB noise、125MHz、100MHz谐波例如400MHz QP值均超标6的8dB以上，不符合标准要求。藉由需要EMC整改，以满足相关限值。

整改分析：两种模式都不合格，且都伴有BB noise、CLK窄带骚扰的话，那么由测试周边所带来的骚扰的话相对较小，又因为是BB noise，所以，需要详细检查所带的电源适配器是否可以满足限值要求，必要的时候可以对其用假负载进行排除验证。另外，有125MHz的问题，100MHz的问题，可以初步判断网络传输的部分25MHz的谐波，可以证实是有问题的。

整改方案：
1，对电源DC IN 12V输入端近IO port加入一级PI filter。
2，更换不同厂家的transformer。（可以选用4core、8core、12core等。另外，依据此transformer驱动源类型，如电压驱动型，还是电流驱动型，可以做相关的验证试验）。

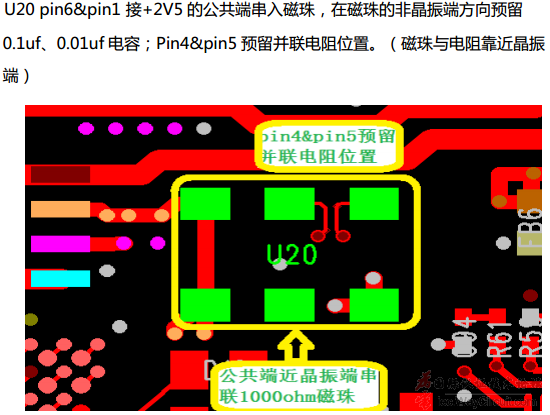

3，对图像采集板的100MHz的有源晶振的电源端，串入一级LC filter。Bead 600ohm、C 0.01uf。
4，对IO接口部分，LAN & USB 以及相关结构部分，帖覆AL-fiol。
