DVD播放器骚扰功率整改
摘要：此DVD播放器需要做CCC认证，需要满足GB13837-2012《声音和电视广播接收机及有关设备 无线电骚扰特性 限值和测量方法》国家标准。
关键词：DVD播放器;CCC认证;骚扰功率整改
EUT概述：DVD播放器采用Sunplus SPHE8202R解码板，此解码板采用PWM控制的DC to DC转换芯片SD46520输出5V，其工作开关频率达400KHz。又因为此电源与解码版因为结构没有设计到一块板子上面，即采用线缆供电连接。

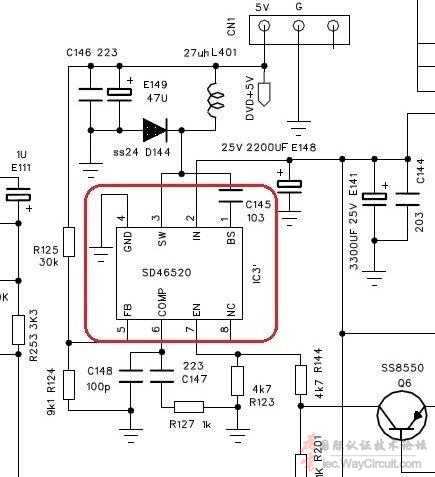

5V电源芯片SD46520电路架构

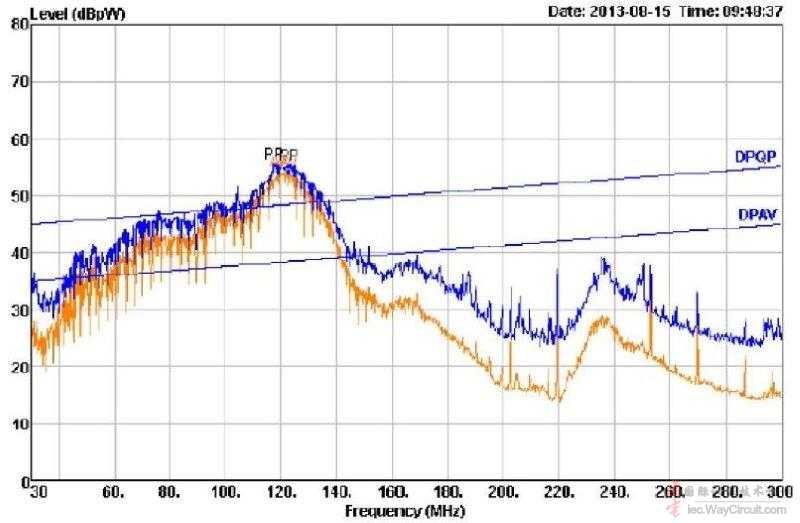

骚扰功率原始测试数据波形如下：
整改方案：

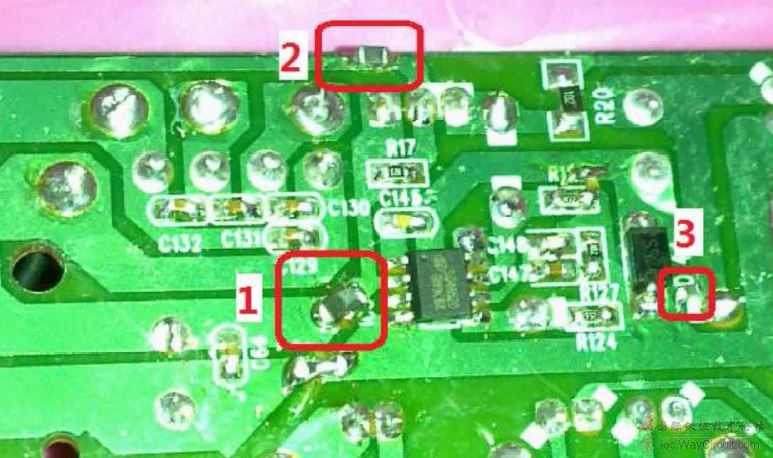

在SD46520的第二Pin近IC端串联一颗磁珠500ohm解决broadband超标。
|
|
