某厂家的自动消毒器遇到了辐射抗扰度的问题，且最终要在日本检测所通过20V/m的标准测试。故交于我司整改。
EUT概述：
此消毒器是由电源适配器，功能主板，按键板，感应器，喷水感应灯（五个灯）以及非金属外壳等组成。
它的工作原理是通过感应器感应到了指定位置内有物体，感应灯就会根据物体放置的时间，从第五个灯开始闪烁然后到无，每灭一格灯都代表着喷水，然后停了会再次复位，如此重复。
EUT测试不合格现象：
在干扰频段到了400MHZ-500MHZ时，样机出现了的不良现象是死机。
在干扰频段到了350MHZ-400MHZ时，出现伸手感应不出水的现象。
EUT会受到干扰的原因分析：
辐射抗干扰一般通过两种途径来影响样机的性能。其一，可能样机不是金属外壳或者金属外壳屏蔽性能不好，干扰会通过空间辐射直接耦合到pcb上较长的走线以及敏感的信号回路，从而导致样机出现一系列的问题。
其二，干扰会直接耦合到样机的任一线束，再通过线束将干扰传导到信号上从而引发问题。
EUT问题分析：
由于样机是非金属外壳，毋庸置疑对他的抗干扰性能肯定是会大大的减弱。且样机有多根较长的线缆，每一线缆都有可能是该样机的等效接收天线。
- 死机这一现象，按照以往的经验判断应该是芯片的VCC或者是RESET受到了干扰。
- 感应不出水这一现象，可理解为是感应器没感应到，从而导致消毒器不能正常出水。
- 这两个现象经测试发现，连最低等级3V/m的测试都过不了，说明该样机的抗干扰性能真的很差。
-
经实验发现，拔掉所有线缆（除感应信号线缆以及控制出水的线缆外），问题还会存在，说明要么是没拔的这两个线缆的问题要么就是直接耦合到pcb了。
EUT整改思路：
-

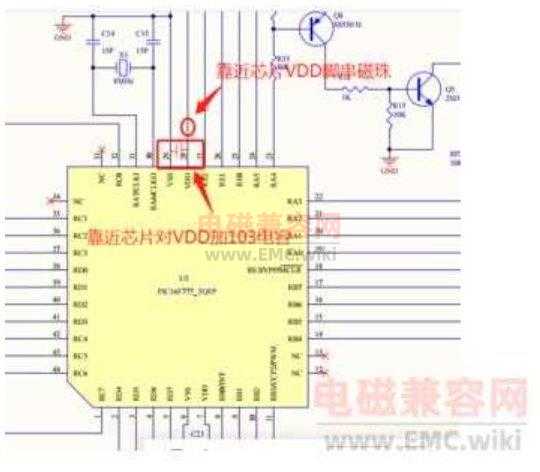

VDD靠近主芯片添加磁珠以及多加几颗电容，构成LC滤波，提升电源的稳定性。
-

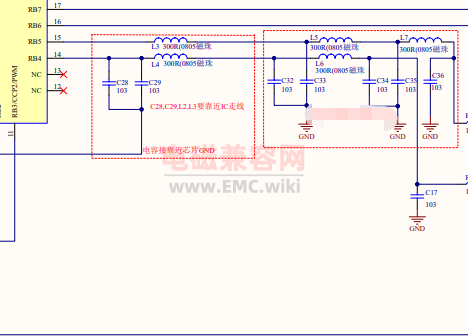

对感应信号线靠近芯片端添加磁珠以及电容。
经测试后发现，样机的死机现象不再复现。不过消毒器出水不正常这一问题还存在，但多次实验发现这一问题得到了很大的改善，
可以通过15V/m的测试，离合格还差一点，那么问题来了，针对这一部分处理为啥会有如此之大的效果？
观察pcb layout发现感应信号线走得很长，在顶层走了一段距离再过孔到底层，再走U型走线，几乎是绕了pcb一整圈。

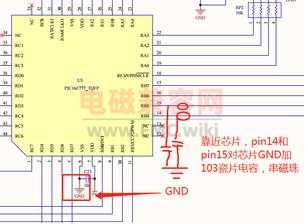

走线太长会影响这一信号回路，因此我们在靠近芯片端对此信号线添加电容，保持回路最短，再添加一颗磁珠来抑制干扰，应该能解决问题。
走线太长会影响这一信号回路，因此我们在靠近芯片端对此信号线添加电容，保持回路最短，再添加一颗磁珠来抑制干扰，应该能解决问题。
接下来最关键的一步，使得样机直接通过了最终的测试！
经整改，最终测试合格！
